2007年10月

リコイルのための下穴

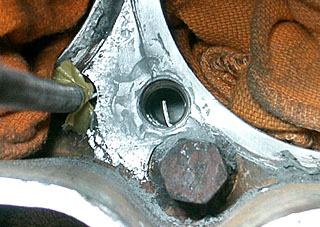

        下穴作業は少し別の作業をしている時に、進んでいて1本目のリコイルが
        入っていました。穴の中に見える棒状の物を、専用工具で挟み廻していきます。
        奥まで行って止まったら、反転させるとリコイルは戻らず棒は折れて
        セット完了です。

        このあと2本目を入れましたが、全部は入らず2山分出たところをカットしました。

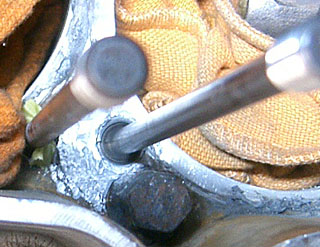

                  最初のボルトは、アルミ溶接で熱が入り首が曲がってしまったので
                  新しいスタッドボルトをセットしたところです。



               新しいボルトは、ネジ部も含めて光っております。

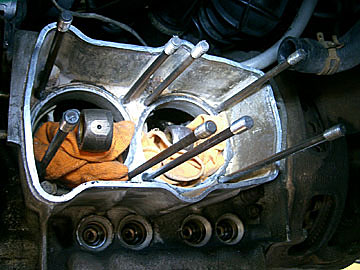

右バンクのスリーブ&ピストンを入れる前のシリンダー部です。
下の4つの丸穴は、バルブを開け閉めするプッシュロッドが付く所です。

スリーブとピストンを組んだところは撮り忘れましたので、明日ヘッドを
外した時に、撮っておきますね!



   ウォータージャケットのパッキンを固定する為に、ヘッドを仮締めした所です。
   このまま一晩置いて明日もう一回ヘッドを外し、いよいよトルクを掛ける作業待ちです。


デブコン、硬化しました!


       右奥にある丸い跡が元のボルト穴で、周りの隙間をメタリックパテで埋めます。
       その前に着きを良くする為に内面にリムーバーを塗り脱脂します。



   付いてはいけないところにマスキンクテープを貼ります。



                           ボルト穴以外の部分に、パテを充填します。



       ボルト穴になる部分に型取りの棒を埋め込み、位置決めをして固定します。



シャフトの周りに巣が出来ないように、ヘラで押し付けながら成形していきます。


この状態で一晩放置し、硬化するのを待ちます。翌日、いよいよ型取りの棒を抜く予定でした。
が棒の周りにシリコンを塗ったにもかかわらず、バイスプライヤーで挟んで廻そうとしても
棒はびくともしません。仕方なく挟む場所をベルトサンダーで平らにし再度挑戦!



       やっと抜けました(笑)中を覘くと、隙間が狭かった右側面と下部に巣が見つかり



     ヘラで内面にパテを詰め、補修しました。


これが完全に硬化したら、いよいよ「リコイル」を入れるためのネジ穴を専用タップで切ります。
作業が終わり次第、次回の記事で報告しますのでお楽しみに!

これは使える!メタリックパテ


                      デブコン メタリックパテ



     昨日混ぜ合わせて、硬化させただけの肌



                              上部角だけ研磨した肌



                   2枚目の写真の反対側を研磨した肌


   耐熱温度は160度、エンジンのクランクケースの破損修復もいけそうです。
   次回は、実際に作業したところを報告いたします。お楽しみに!
